多年來，蝕刻產品千千萬萬，我們都在與之競爭，但是這么多家到底哪家才能做的更好？更精密呢？那么今天我們來探討下精密的掩膜板加工廠到底有哪些？那么這些中哪個做的是讓客戶最滿意的？

其實在深圳，廣州，東莞等，有非常多的金屬蝕刻加工廠，首先按技術來說其實相對性都是差不多，但是對于那些公差及要求極為嚴格的，我相信難度會大大增加，很多工廠可以做出來，但是加工精度難以保證。

深圳市耀達發精密科技是一家從事于精密掩膜板加工廠，位于深圳市寶安區，是一家大型的精密掩膜板加工廠，很多人會問為什么我們要選擇耀達發的掩膜板呢？

產品可以應用于電子束蒸發，熱蒸發，磁控濺射等設備中，用來制備太陽能電池，光電探測器，LED，激光器，場效應晶體管等各種器件電極及各種薄膜材料圖形設計。

我們已與北京大學，清華大學，北京大學，華東理工大學，西南大學，成都科技大學，西安交通大學，汕頭大學，河北工業大學，哈爾濱工業大學，中科院長春化學所，中科院蘇州納米所，中科院深圳先進院，蘭州物化的，合肥物質所，武漢大學，華中科技大學，中科院昆明植物研究所，北京航空航天大學，山東大學，浙江大學，吉林大學，華南理工，中山大學，東南大學，蘇州大學，太原理工大學等國內眾多的高校和科研院所以及高技術企業形成了長期合作關系，積累了豐富的設計和制備經驗，具備諸多優勢。

在材質的選取方面，我們選用高韌性的SUS304 H不銹鋼材料，這樣做出來的掩膜版不但精度高，而且表面光滑，產品不易受彎折而變形，經久耐用，同時還能夠讓掩膜版板與器件保持很緊密的貼合，減少陰影效果。

我們耀達發公司所采用的不銹鋼厚度包括0.03mm,0.05mm,0.06mm,0.08mm到1 mm的各種尺寸，采用較薄的不銹鋼制備出來的掩膜版所產生的陰影效果會更少,擾度更可控。

耀達發公司承接各種圖案定制，客戶最好能提供包含尺寸的CAD版設計圖。如果畫圖實在有困難，我們可以根據客戶描述來繪制，同時我們還能對客戶的掩膜版設計提供一些建議。

如果客戶自己的設備有較好的樣品架，可以只考慮做一片上面所示的單片掩膜版就行。如果沒有較好的固定器件的方案，建議采用我們的疊層設計法。下面以0.1mm的柵狀電極為例進行詳細說明。

下面先舉幾個掩膜版的實例，后面再解釋幾個掩膜版的設計技巧。

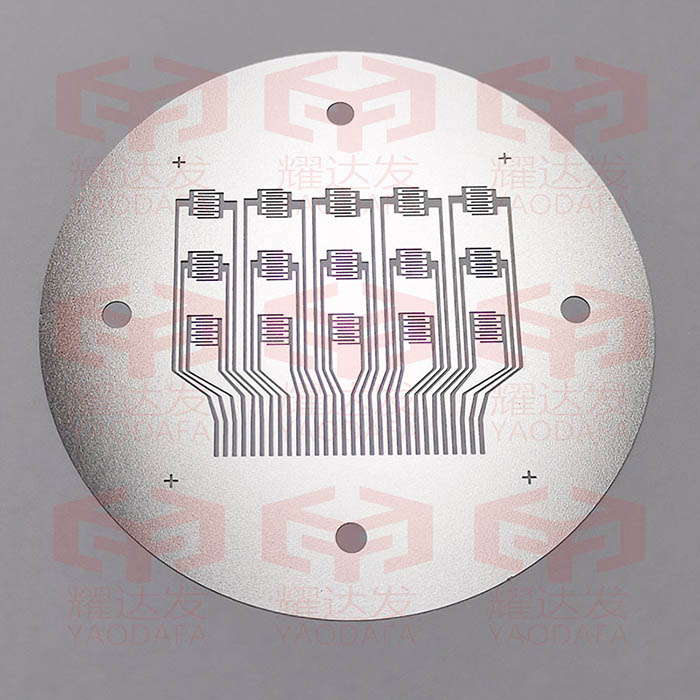

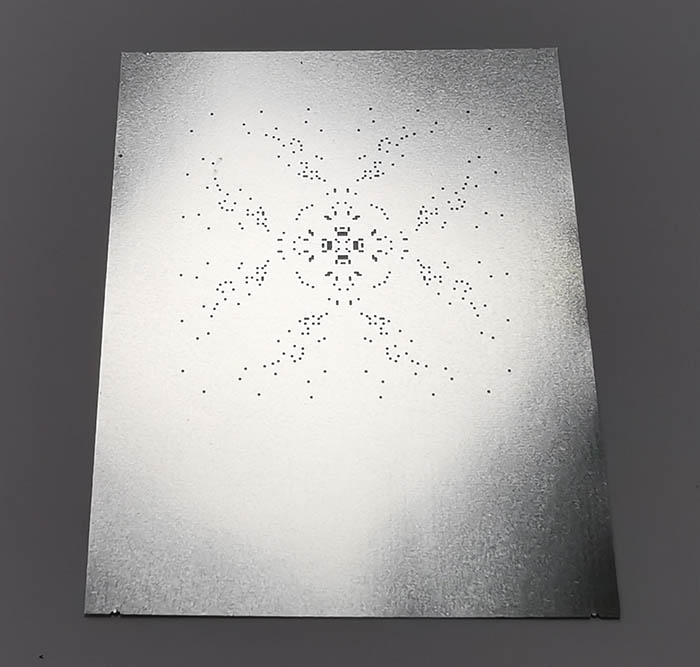

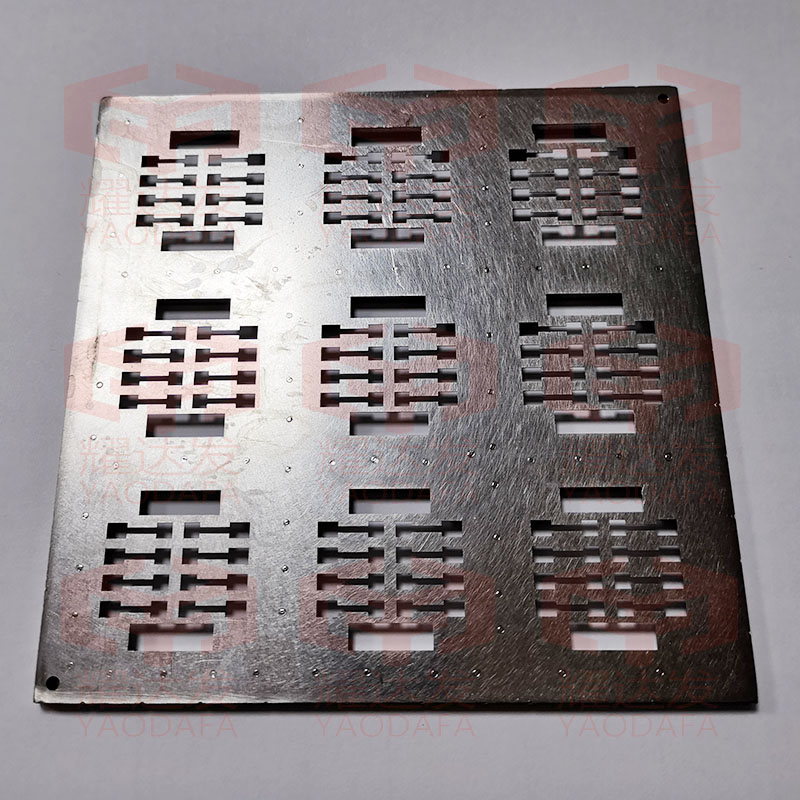

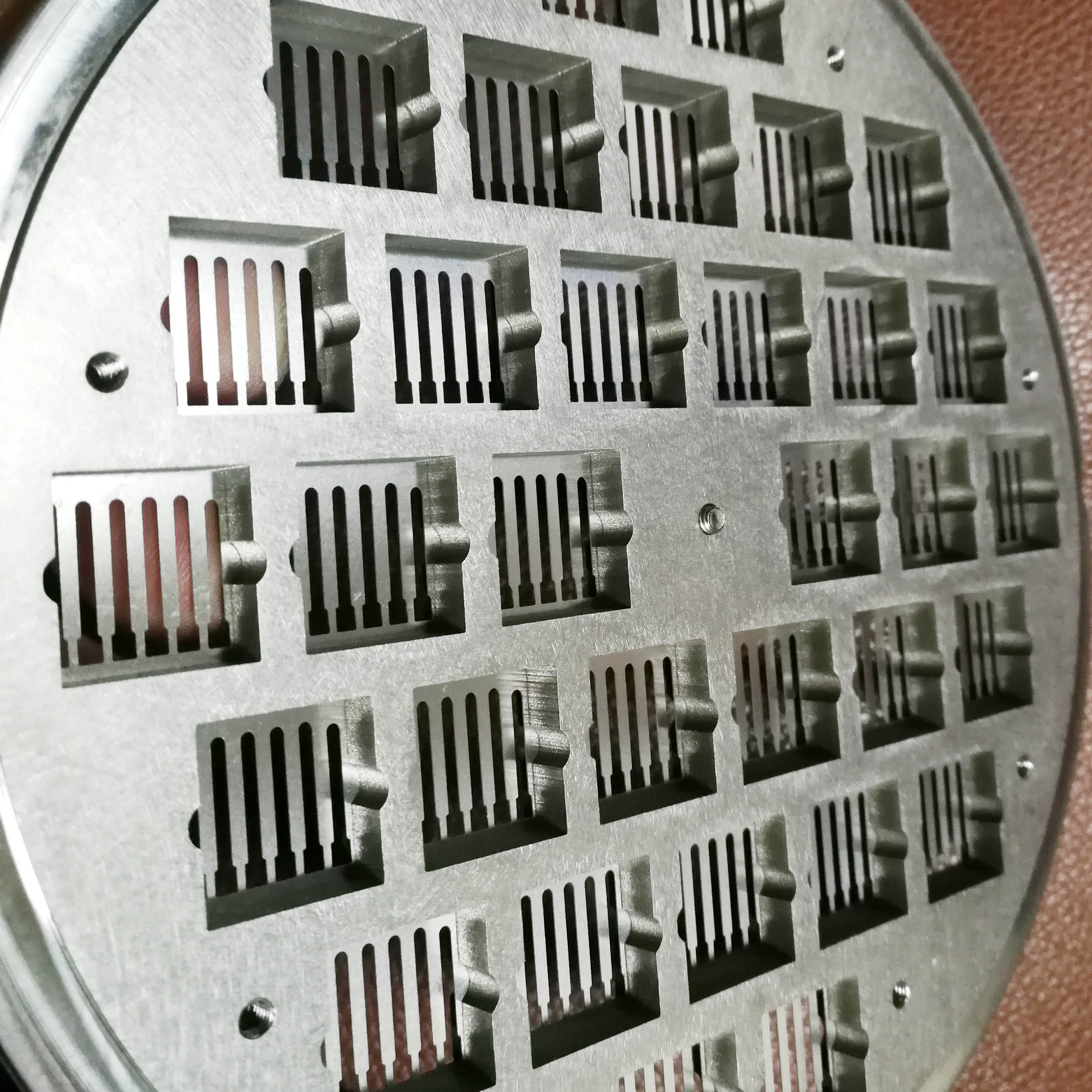

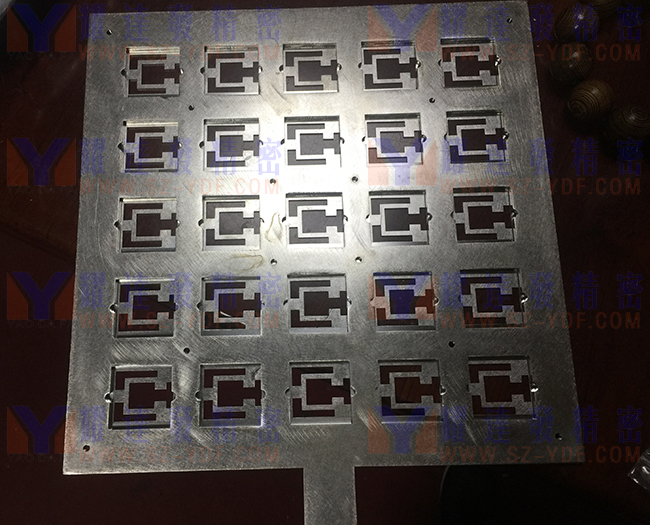

如下圖所示是各種圖案實例。掩膜版設計技巧

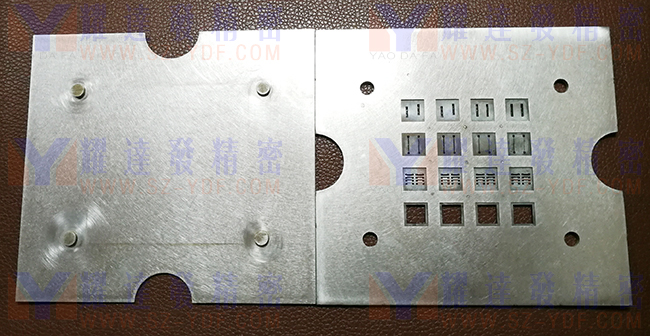

如圖所示，客戶可以設計，做多種不銹鋼片，其中：固定硅片的治具槽已按要求制作，掩膜圖案在下或在上固定均可

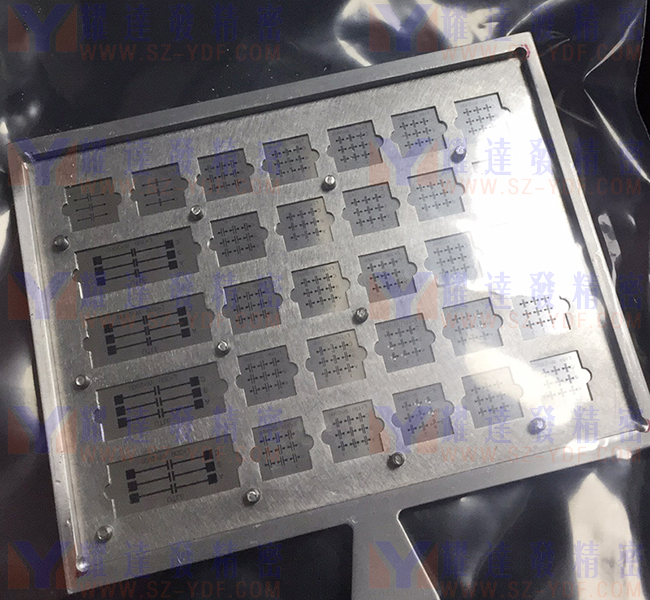

我們將方格板用螺絲固定到掩膜版上面就可以防止電池片的左右移動。方格板的厚度可以根據器件的厚度來定制，如圖中所示的方格板就是可以放入厚度為0.5mm，邊長為1*1cm的電池片共16片?？蛻暨€可以一次性設計幾個不同厚度的方格板，這樣自己就可以通過將不同厚度的方格板疊合在一起形成任意組合的厚度，以便于用于不同厚度器件的電極蒸鍍。

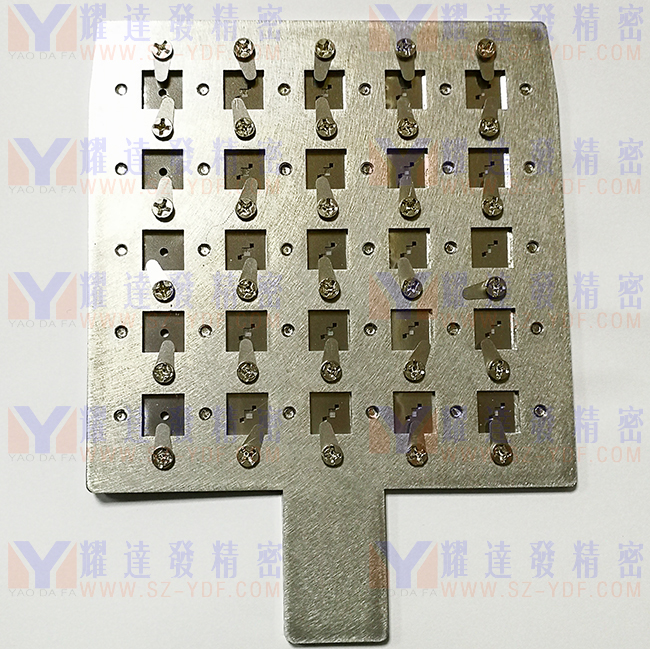

如果想進一步固定電池，則可以設計一個如下圖一樣的彈片覆蓋到方格板上面，這樣一方面能完全將器件固定，在一些需要將掩膜版豎放或反放的設備中可以讓器件不掉或松動；另一方面還能在蒸鍍電極時防止器件背面被金屬蒸汽污染。

另外，由于掩膜版比較薄，若面積過大可能會發生一定的彎曲，客戶還可以設計如左上角所示的掩膜版固定片壓住下面的掩膜版，或者通過設計更加密集的螺絲孔，使掩膜版更加平整穩固。
